产品详细
产品名称： GZ-W系列
发布日期： 2019/11/25
点击数： 1027
产品详情

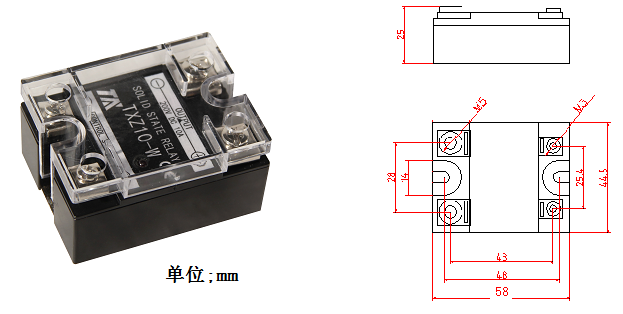

TXZ-W系列直流固态继电器，输入和输出间采用光电货电磁隔离技术，用功率晶体管或大功率MOS管、IGBT管等元器件代替传统触点作，具有寿命长、速度快、无噪声、无火花等优点，广泛应用于直流电机驱动、自动化系统、仪器仪表等领域。
电性能表：
|
型号 技术指标 |
TXZ10-W |
TXZ20-W |
TXZ40-W |
TXZ60-W |
|
|
输 出 参 数
|
最大负载电流 |
10A |
20A |
40A |
60A |
|
负载电压范围 |
5-300VDC |
5-300VDC |
5-300VDC |
5-300VDC |
|
|
通态压降 |
1.5VDC |
1.5VDC |
1.5VDC |
1.5VDC |
|
|
断态漏电流 |
10uADC |
10uADC |
10uADC |
10uADC |
|
|
导通时间 |
100us |
100us |
100us |
100us |
|
|
关断时间 |
100us |
100us |
100us |
100us |
|
|
绝缘电阻 |
109Ω |
109Ω |
109Ω |
109Ω |
|
|
绝缘电压 |
2500V(RMS) |
2500V(RMS) |
2500V(RMS) |
2500V(RMS) |
|
|
频率范围 |
47/63Hz |
47/63Hz |
47/63Hz |
47/63Hz |
|
|
输 入 参 数 |
控制电压范围 |
3-32VDC |
3-32VDC |
3-32VDC |
3-32VDC |
|
输入电流 |
5-15mADC |
5-15mADC |
5-15mADC |
5-15mADC |
|
|
临界导通电压 |
3 VDC |
3 VDC |
3 VDC |
3 VDC |
|
|
关断电压 |
1 VDC |
1 VDC |
1 VDC |
1 VDC |
|
