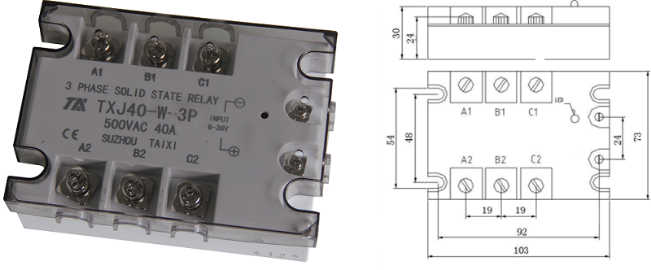

产品名称： TXJ-W-3P系列三相固态继电器

发布日期： 2019/11/25

点击数： 1556

产品详情

产品简介：TXJ –W-3P系列三相固态继电器

台矽三相固态继电器，采用可控硅代替传统触点作为切换装置，输入与输出之间采用光电隔离过零控制，内置上电保护电路，是具有继电器特性无触点开关器件，有零电压开、零电压关的特点与传统继电器相比有对电网干扰小，寿命长、速度快、无噪声、无火花等优点，产品在电炉温控、橡塑机械、包装机械、石油化工、钢铁、制药、纺织等行业受得了应用。

电性能表：

型号技术指标		TXJ20-W -3P	TXJ40-W -3P	TXJ60-W -3P	TXJ80-W -3P	TXJ100-W -3P	TXJ120-W -3P	TXJ150-W -3P
输出参数	最大负载电流	20A(RMS)	40A(RMS	60A(RMS	80A(RMS	100A(RMS	120A(RMS	150A(RMS
	负载电压范围	20-500V (RMS)	20-500V (RMS)	20-500V (RMS)	20-500V (RMS)	20-500V (RMS)	20-5000V (RMS)	20-500V (RMS)
	浪涌电流	1000% 负载电流	1000% 负载电流	1000% 负载电流	1000% 负载电流	1000% 负载电流	1000% 负载电流	1000% 负载电流
	过零电压	±15V (Peak)	±15V (Peak)	±15V (Peak)	±15V (Peak)	±15V (Peak)	±15V (Peak)	±15V (Peak)
	通态压降	＜1.5V (RMS)	＜1.5V (RMS)	＜1.5V (RMS)	＜1.5V (RMS)	＜1.5V (RMS)	＜1.5V (RMS)	＜1.5V (RMS)
	断态漏电	＜5mA (RMS)	＜5mA (RMS)	＜5mA (RMS)	＜5mA (RMS)	＜5mA (RMS)	＜5mA (RMS)	＜5mA (RMS)
	导通时间	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms
	关断时间	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms	＜10ms
	绝缘电阻	＞109Ω	＞109Ω	＞109Ω	＞109Ω	＞109Ω	＞109Ω	＞109Ω
	绝缘电压	＞2500V	＞2500V	＞2500V	＞2500V	＞2500V	＞2500V	＞2500V
	频率范围	47/63Hz	47/63Hz	47/63Hz	47/63Hz	47/63Hz	47/63Hz	47/63Hz
输入参数	控制电压范围	6-36VDC	6-36VDC	6-36VDC	6-36VDC	6-36VDC	6-36VDC	6-36VDC
	输入电流	5-20mADC	5-20mADC	5-20mADC	5-20mADC	5-20mADC	5-20mADC	5-20mADC
	临界导通电压	4VDC	4VDC	4VDC	4VDC	4VDC	4VDC	4VDC
	关断电压	2 VDC	2 VDC	2 VDC	2 VDC	2 VDC	2 VDC	2 VDC
