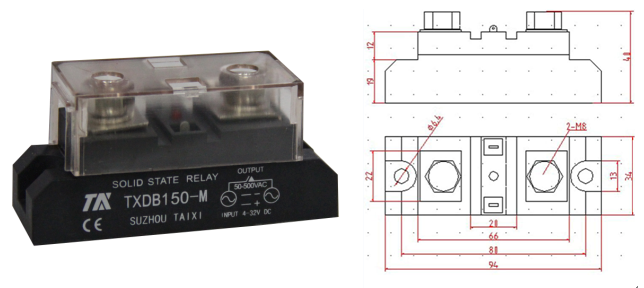

产品名称： TXDB-M系列
发布日期： 2019/11/25
点击数： 1621
产品详情
台矽大功率增强型固态模块，采用可控硅代替传统触点作为切换装置，输入与输出之间采用光电隔离过零控制，内置上电保护电路，是具有继电器特性无触点开关器件，有零电压开、零电压关的特点与传统继电器相比有对电网干扰小，寿命长、速度快、无噪声、无火花等优点，产品在电炉温控、橡塑机械、包装机械、石油化工、钢铁、制药、纺织等行业受得了广泛的应用与欢迎，在全球工业自动化行业内享有盛誉.
电性能表：
|
型号 技术指标 |
TXDB100-M |
TXDB150-M |
TXDB200-M |
TXDB300-M |
TXDB400-M |
|
|
输 出 参 数
|
最大负载电流 |
100A |
150A |
200A |
300A |
400A |
|
负载电压范围 |
20-500V(RMS) |
20-500V(RMS) |
20-500V(RMS) |
20-500V(RMS) |
20-500V(RMS) |
|
|
浪涌电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
|
|
过零电压 |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
|
|
通态压降 |
＜1.7V(RMS) |
＜1.7V(RMS) |
＜1.7V(RMS) |
＜1.7V(RMS) |
＜1.7V(RMS) |
|
|
断态漏电流 |
＜10mA(RMS) |
＜10mA(RMS) |
＜10mA(RMS) |
＜10mA(RMS) |
＜10mA(RMS) |
|
|
导通时间 |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
|
|
关断时间 |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
|
|
绝缘电阻 |
＞109Ω |
＞109Ω |
＞109Ω |
＞109Ω |
＞109Ω |
|
|
绝缘电压 |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
|
|
频率范围 |
47/63Hz |
47/63Hz |
47/63Hz |
47/63Hz |
47/63Hz |
|
|
输 入 参 数 |
控制电压范围 |
4-32VDC |
4-32VDC |
4-32VDC |
4-32VDC |
4-32VDC |
|
输入电流 |
5-20mADC |
5-20mADC |
5-20mADC |
5-20mADC |
5-20mADC |
|
|
临界导通电压 |
4 VDC |
4 VDC |
4 VDC |
4 VDC |
4 VDC |
|
|
关断电压 |
1 VDC |
1 VDC |
1 VDC |
1 VDC |
1 VDC |
|
