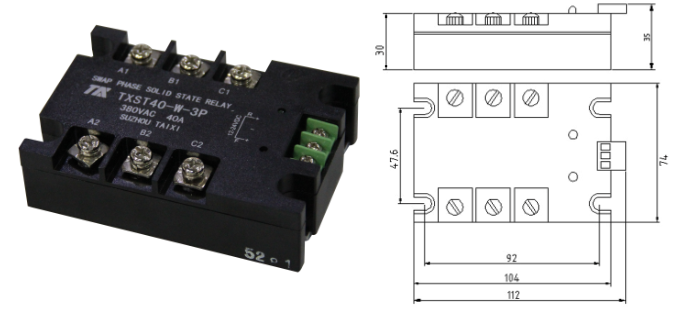

产品名称： TXST40-W-3P系列三相电机正反转固态模块
发布日期： 2019/11/25
点击数： 1095
产品详情
台矽三相固态电机正反转控制模块在输入控制端设置逻辑正反互锁电路，有效防止正反两路可控硅同时导通造成相间短路，确保供电系统、电机及模块本身的安全。输出端与输入控制端采用光电隔离，内部每一路可控硅内置RC吸收回路，无需外接，模块有两只LED发光管显示电机旋转方向。模块内置380V上电保护电路，无浪涌冲击，抗干扰能力强。产品稳定性高，接线简单，使用方便。广泛应用于工矿业自动化电机正反转驱动领域。
电性能表：
|
型号 技术指标 |
TXST20-W-3P |
TXST40-W-3P |
TXST60-W-3P |
|
|
输 出 参 数
|
最大负载电流 |
20A(RMS) |
40A(RMS) |
60A(RMS) |
|
负载电压范围 |
20-380V(RMS) |
20-380V(RMS) |
20-380V(RMS) |
|
|
浪涌电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
|
|
过零电压 |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
|
|
通态压降 |
＜1.5V(RMS) |
＜1.5V(RMS) |
＜1.5V(RMS) |
|
|
断态漏电流 |
＜5mA(RMS) |
＜5mA(RMS) |
＜5mA(RMS) |
|
|
导通时间 |
＜10ms |
＜10ms |
＜10ms |
|
|
关断时间 |
＜10ms |
＜10ms |
＜10ms |
|
|
绝缘电阻 |
＞109Ω |
＞109Ω |
＞109Ω |
|
|
绝缘电压 |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
|
|
频率范围 |
47/63Hz |
47/63Hz |
47/63Hz |
|
|
输 入 参 数 |
控制电压范围 |
12-24VDC |
12-24VDC |
12-24VDC |
|
输入电流 |
10-60mADC |
10-60mADC |
10-60mADC |
|
|
临界导通电压 |
12VDC |
12VDC |
12VDC |
|
|
关断电压 |
3VDC |
3VDC |
3VDC |
|
