产品名称： TXJ-2P
发布日期： 2019/11/25
点击数： 856
产品详情

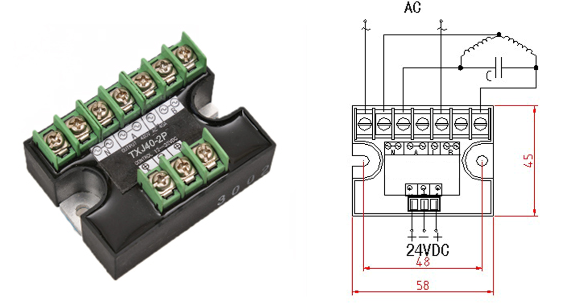

台矽TXJ-2P系列单相固态电机正反转驱动模块输出端与输入控制端采用光电隔离，内部每一路可控硅内置RC吸收回路，无需外接，模块内置220V上电保护电路，无浪涌冲击，抗干扰能力强、产品稳定性高，接线简单，使用方便。广泛应用于工矿业自动化电机正反转驱动领域。
电性能表
|
型号 技术指标 |
TXJ10-2P |
TXJ20-2P |
TXJ40-2P |
TXJ60-2P |
|
|
输 出 参 数
|
最大负载电流 |
10A(RMS) |
20A(RMS) |
40A(RMS) |
60A(RMS) |
|
负载电压范围 |
20-480V(RMS) |
20-480V(RMS) |
20-480V(RMS) |
20-480V(RMS) |
|
|
浪涌电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
1000%负载电流 |
|
|
过零电压 |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
±15V(Peak) |
|
|
通态压降 |
＜1.5V(RMS) |
＜1.5V(RMS) |
＜1.5V(RMS) |
＜1.5V(RMS) |
|
|
断态漏电流 |
＜5mA(RMS) |
＜5mA(RMS) |
＜5mA(RMS) |
＜5mA(RMS) |
|
|
导通时间 |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
|
|
关断时间 |
＜10ms |
＜10ms |
＜10ms |
＜10ms |
|
|
绝缘电阻 |
＞109Ω |
＞109Ω |
＞109Ω |
＞109Ω |
|
|
绝缘电压 |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
＞2500V(RMS) |
|
|
频率范围 |
47/63Hz |
47/63Hz |
47/63Hz |
47/63Hz |
|
|
输 入 参 数 |
控制电压范围 |
12-24VDC |
12-24VDC |
12-24VDC |
12-24VDC |
|
输入电流 |
5-25mADC |
5-25mADC |
5-25mADC |
5-25mADC |
|
|
临界导通电压 |
12VDC |
12VDC |
12VDC |
12VDC |
|
|
关断电压 |
6VDC |
6VDC |
6VDC |
6VDC |
|
注：常规产品为12-32VDC 共阴控制。如客户需要控制电压3-12 VDC 产品，订货时需注明。
